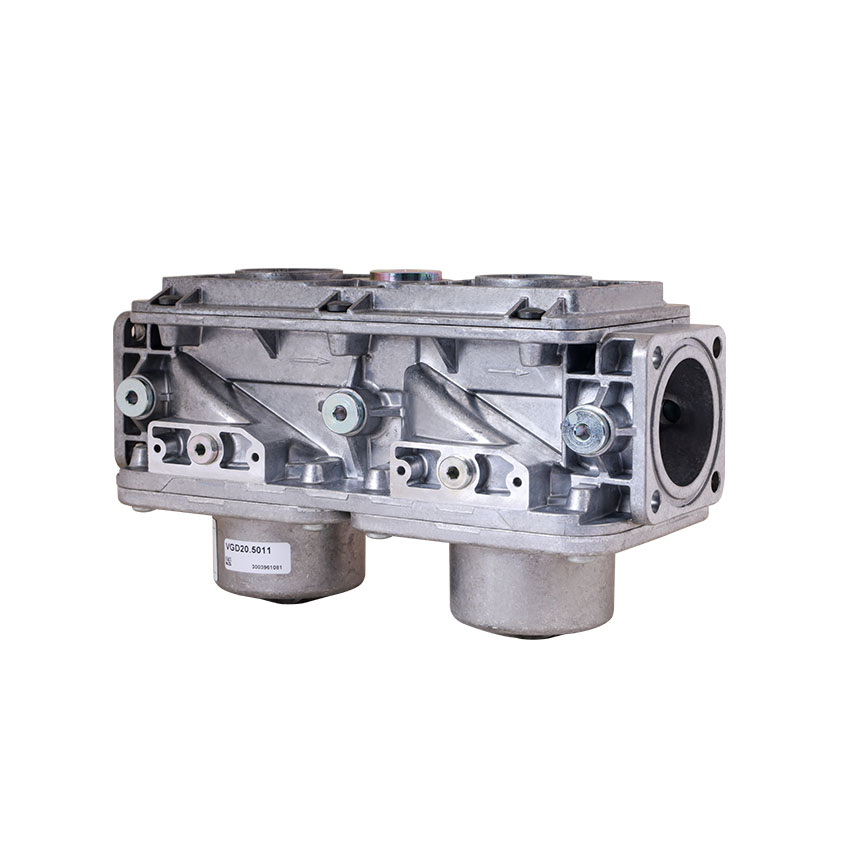

VGD2…/VGD4…燃气组合阀

● VGD 主要应用在与强制鼓风燃烧器连接的燃气管道中。

● 标准和认证:




产品特点
规格参数
资料下载
  • 产品特点

    ● 等级 A 的燃气组合阀用于安装在燃气阀组装置中

    ● 适用于 I~~III 类的气体

    ● 与 SKPx5 连接的燃气组合阀慢开快关

    ● 常闭直通阀

    ● 燃气组合阀必须配备 2 个执行器


  • 规格参数

    ●  阀门等级    A 符合EN161

    ●  材质           AISi10Mg,符合DIN1706

    ●  流向相反的许可燃气压力

                          VGD20    15kPa

                          VGD40    30kPa

                          VGD41    30kPa

    ●  气体类型    VGD2/VGD4    适用于1、2、3燃气系列和空气

                          VGD4          适用于H2S含量不超过0.1%的干燥燃气

    ●  工作环境    运行标准       DIN EN 60721-3-3

                          气候条件       等级3K5

                          机械条件       等级3M2

                          温度范围       -10…+60℃

                          湿度           <95%r.F.

    ●  使用寿命    DN25         200000

                          DN32~80     100000

                          DN100~150   50000

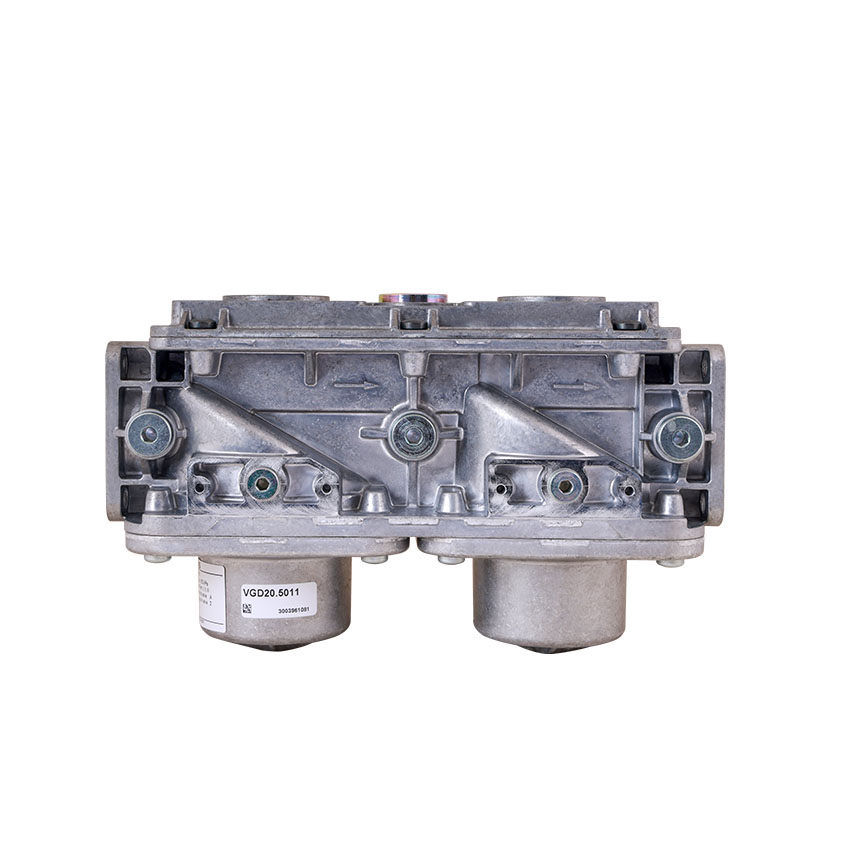

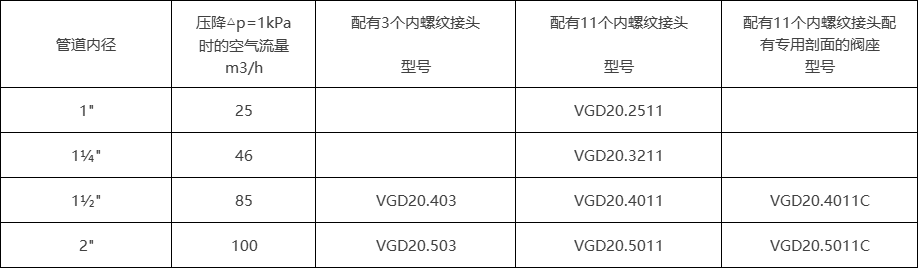

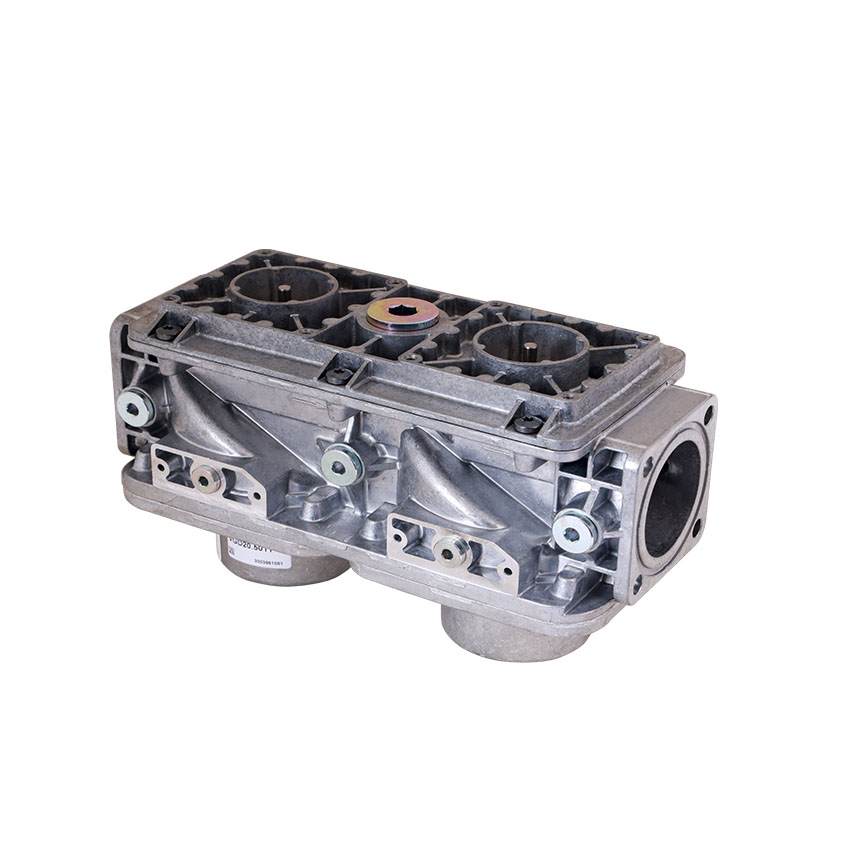

    VGD20

    1681716990881

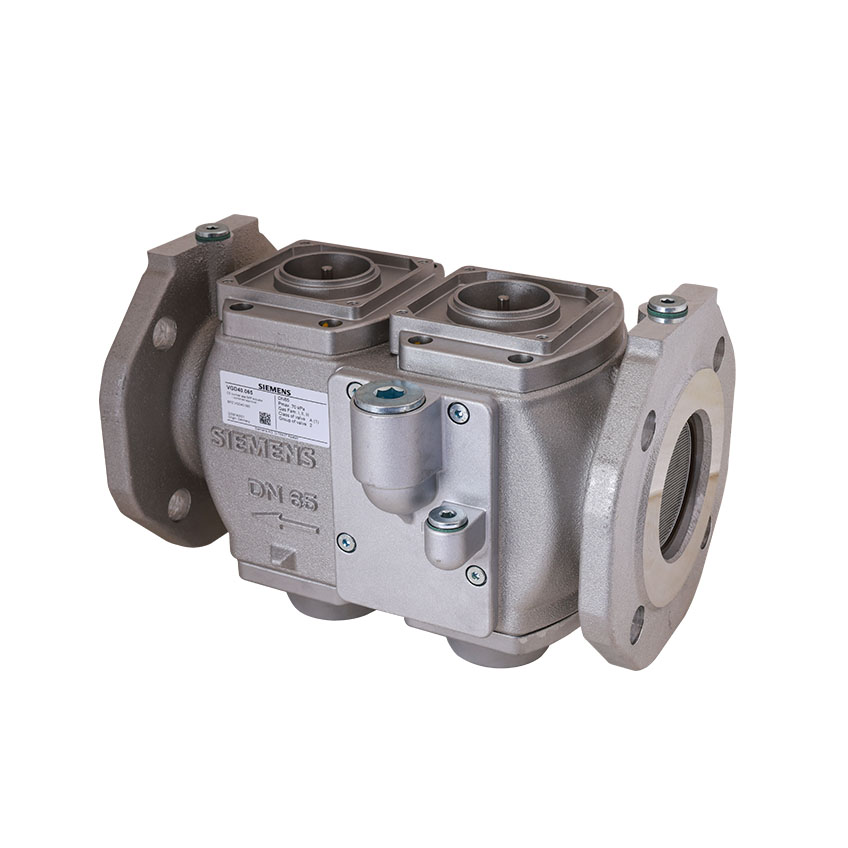

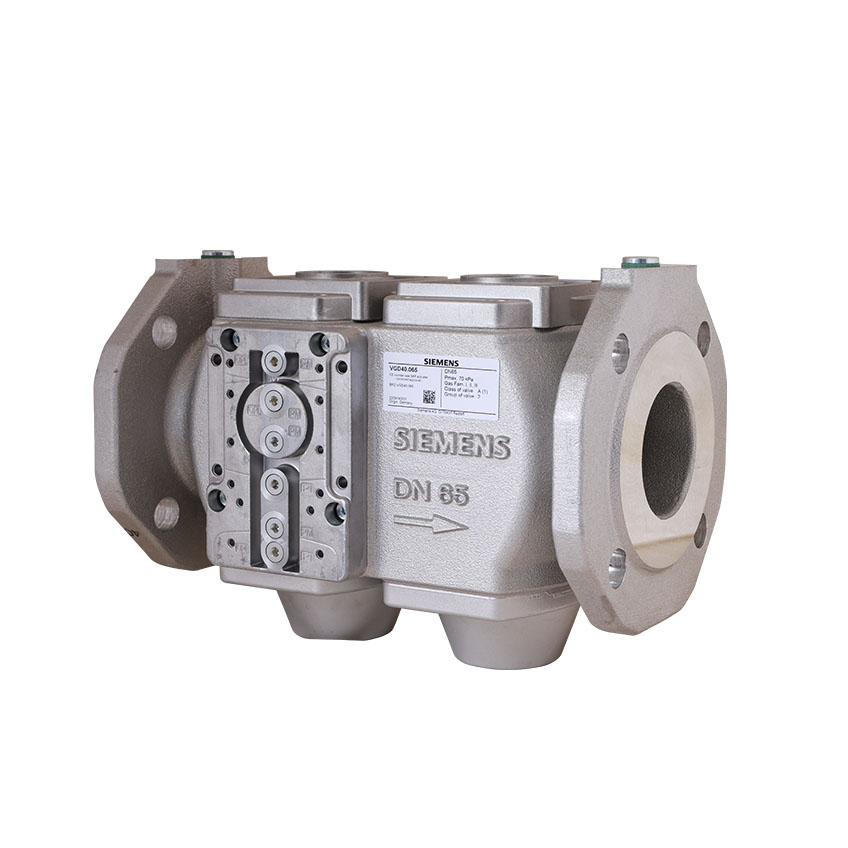

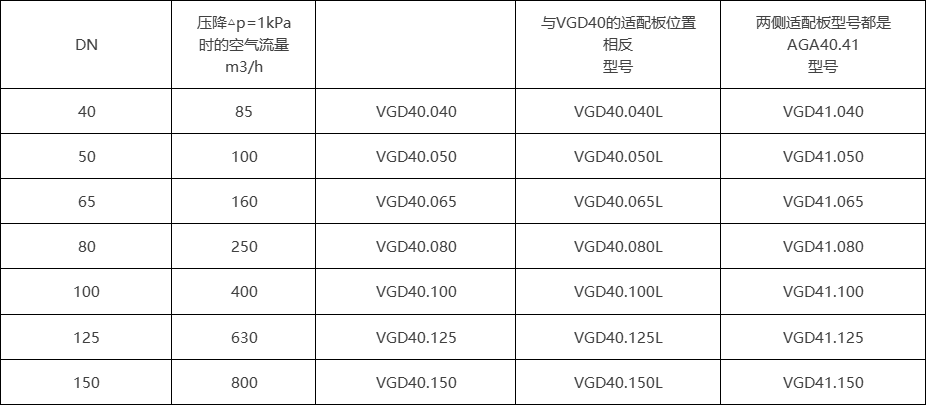

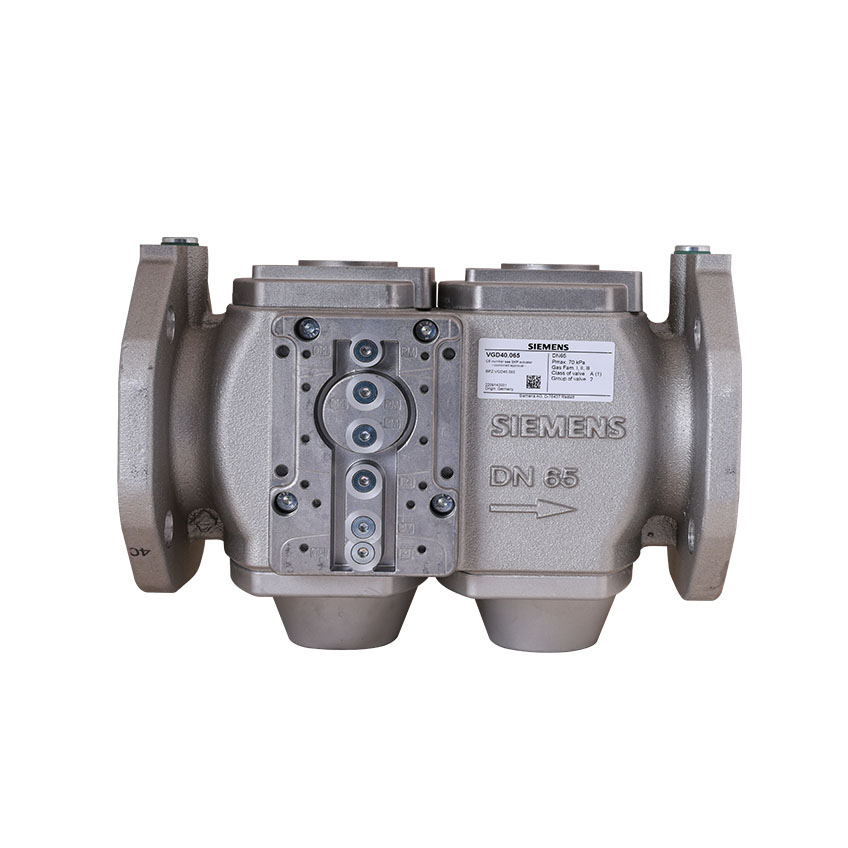

    VGD40

    1681717928668

  • 资料下载
    • VGD2…VGD4…燃气组合阀-基础文件(一)-英文
    • VGD2…VGD4…燃气组合阀-基础文件(一)-中文
    • VGD2…VGD4…燃气组合阀-基础文件(二)-英文
    • VGD2…VGD4…燃气组合阀-使用说明(一)-英文
    • VGD2…VGD4…燃气组合阀-使用说明(二)-英文
    • VGD2…VGD4…燃气组合阀-使用说明(三)-英文
    • VGD2…VGD4…燃气组合阀-使用说明(四)-英文
    • VGD2…VGD4…燃气组合阀-使用说明(五)-英文
    • VGD2…VGD4…燃气组合阀-系列文件-英文
    • AGF10.40-3D图.stp
    • AGF10.50-3D图.stp
    • AGF10.32-3D图.stp
    • VGD20.xx11A-3D图.stp
    • VGD40.080-3D图.stp
    • VGD40.100-3D图.stp
    • VGD20.xx3-3D图.stp
    • VGD40.125-3D图.stp
    • VGD40_040L-3D图.stp
    • VGD40.050-3D图.stp
    • VGD40_050L-3D图.stp
    • VGD40_080L-3D图.stp
    • VGD40_100L-3D图.stp
    • VGD40_125L-3D图.stp
    • VGD40.065-3D图.stp
    • VGD40.040-3D图.stp
    • VGD40.150-3D图.stp
    • VGD40_065L-3D图.stp
    • VGD40_150L-3D图.stp
    • VGD20.xx11-3D图.stp
    • VGD41_050-3D图.stp
    • VGD41_065-3D图.stp
    • VGD41_100-3D图.stp
    • VGD41_040-3D图.stp
    • VGD41_080-3D图.stp
    • VGD41_125-3D图.stp
    • VGD41_150-3D图.stp
